Mobile Stromversorgung

Hier stelle ich euch meine mobile Stromversorgung vor, um Geräte zu betreiben, die entweder 5V benötigen (USB Spannung), bzw. Ausgangsspannungen bis max. 20V.
Zwei 3s LiPo Akkus mit jeweils 5000mAh in Reihe ergeben eine Nennspannung von 22,2V (min: 21,6V / max: 25,2V). An dieser Spannung betreibe ich zwei Schaltregler (step-down), die bei einem Wirkungsgrad von bis zu 92% die Eingangsspannung auf einen niedrigeren, einstellbaren Wert herunterregeln.

Technische Daten:

• Abmessungen (LxBxH): 175x118x70 mm
• Gewicht: 1072g
• Akku: 6s LiPo, 5000mAh
• Ausgangsspannungen: 2xca. 1,25-20V (regelbar)
• Max. Ausgangsstrom: 2x2A
• Eigenstromverbrauch ohne Verbraucher: <30mA

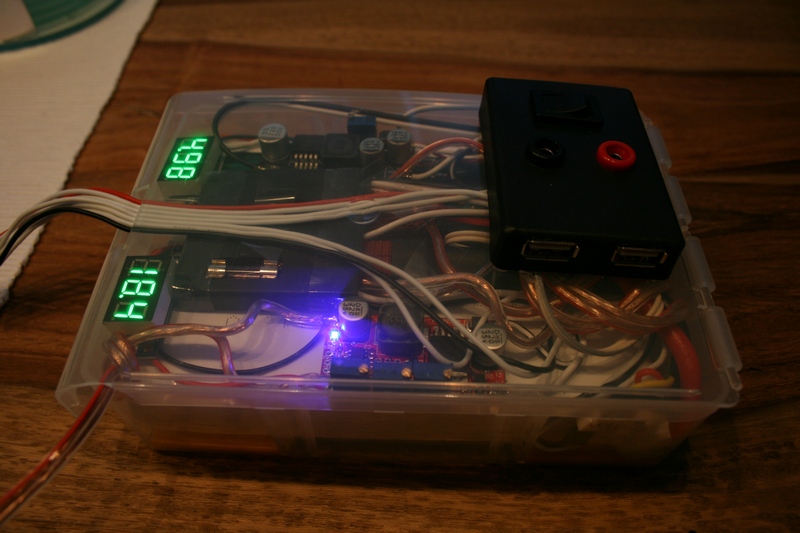

Im kleinen schwarzen Gehäuse befinden sich zwei USB Stecker, an denen kleine Geräte wie Handys oder MP3 Player geladen werden können. Daher die 5V Ausgangsspannung des ersten Schaltreglers. Den zweiten Schaltregler habe ich auf 18V eingestellt, da das die Versorgungsspannung meines mobilen Lautsprechersystems ist.

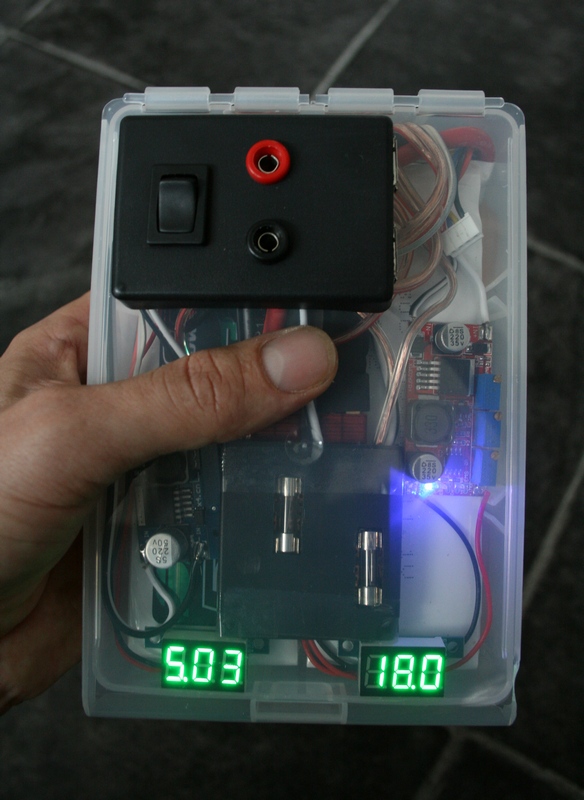

Zwei Spannungsmesser zeigen den Betrieb der Schaltung an.

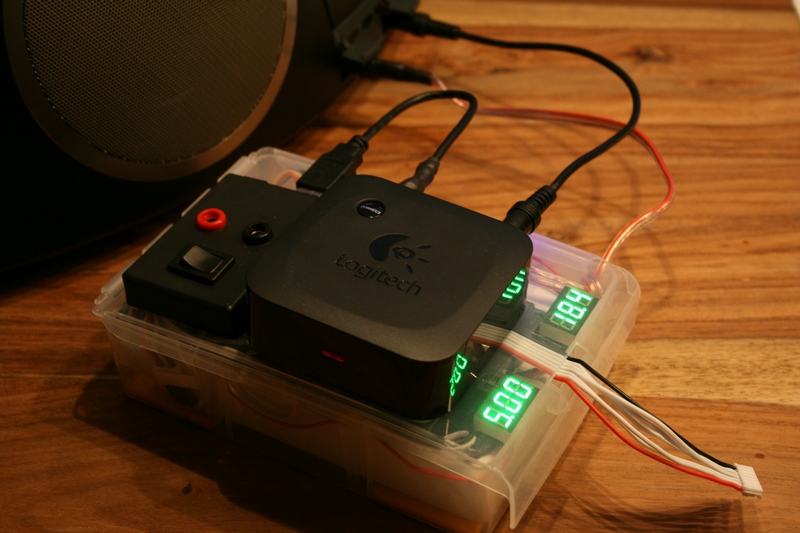

An einem der USB Stecker betreibe ich einen schnurlosen Musikadapter für Bluetooth Audiogeräte von Logitech, der normalerweise über ein externes 5V Netzteil betrieben wird. So kann ich drahtlos Musik vom Handy/Tablet auf den Lautsprecher übertragen.

Das balancer Kabel der LiPo Akkus ist auf dem obigen Bild nach außen geführt. Hier kann ein Akkuwächter angeschlossen werden der vor Tiefentladung warnt. Zum Laden der Akkus wird dieser Stecker auch benötigt.

ACHTUNG: Nicht zum Nachbau geeignet!

• Die LiPo-Akkus sind brennbar, bei falscher Handhabung sogar explosiv.
• Man benötigt spezielle Ladegeräte.
• LiPo Akkus dürfen nicht tiefentladen, überlastet oder überladen werden!
